          型號131-9(A)APU-燃油系統

          2025-2-14 17:55| 發布者: qingfg 670 0

          摘要: 概述燃油系統供應計量的燃油以維持燃燒。部分燃油作為伺服壓力,操作進氣導葉(IGV)作動器和喘振控制閥作動器。該系統由以下部分組成:-燃油控制單元(FCU),-燃油計劃,-伺服壓力燃油,-燃油切斷,-分流器和電磁 ...

          概述

          燃油系統供應計量的燃油以維持燃燒。部分燃油作為伺服壓力,操作進氣導葉(IGV)作動器和喘振控制閥作動器。該系統由以下部分組成:

          -燃油控制單元(FCU),

          -燃油計劃,

          -伺服壓力燃油,

          -燃油切斷,

          -分流器和電磁閥,

          -燃油供應,

          -燃油排放,

          -控制

          -監測。

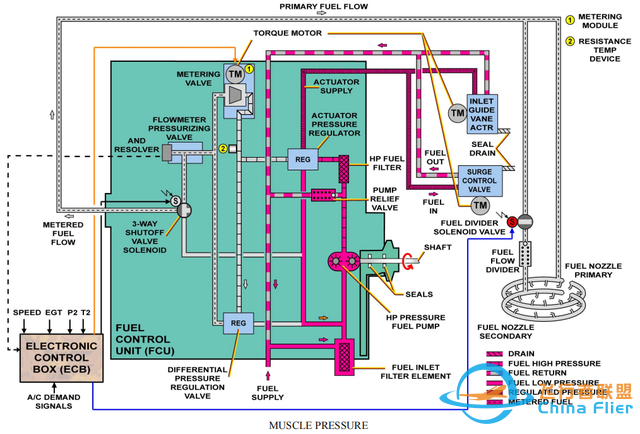

          控制

          ECB通過幾個參數控制燃油系統。在全速運行期間,ECB使用APU速度、廢氣溫度(EGT)和飛機需求信號。在啟動過程中,它使用速度、EGT、進氣壓力和溫度傳感器(P2和T2)。

          ECB操作燃油計量閥、分流器電磁閥和三通切斷電磁閥。


          型號131-9(A)APU-燃油系統-2315

          概述...控制

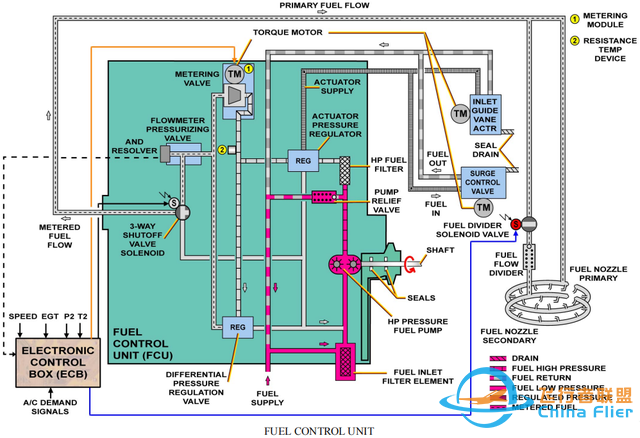

          燃油控制單元

          FCU有六個功能:

          -燃油過濾,

          -壓力增加,

          -燃油計量,

          -流量計控制,

          -預防性燃油切斷,

          -燃油伺服壓力調節。

          FCU由低壓入口燃油濾、高壓(HP)燃油泵、泵安全閥、高壓燃油濾、用于液壓燃油操作的作動器壓力調節器、扭矩馬達計量閥、電阻溫度裝置、三角壓力調節器,流量計加壓閥和燃油關斷電磁閥組成。

          建議每8500飛行小時更換一次燃油濾。


          型號131-9(A)APU-燃油系統-2931

          燃油控制組件

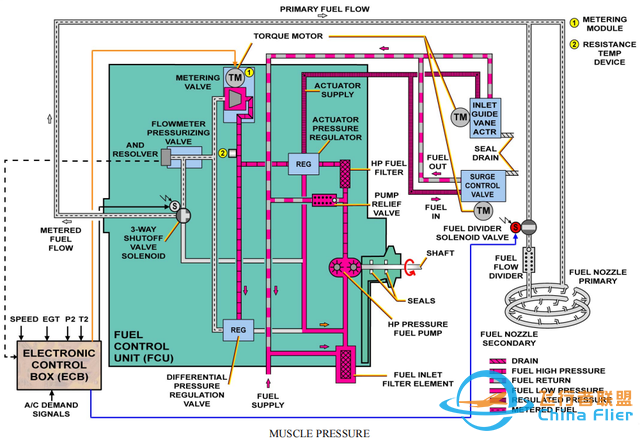

          伺服壓力

          此外,250 psi的燃油伺服壓力操作喘振控制閥作動器和IGV作動器以將空氣釋放到排氣和負載壓氣機。伺服燃油回流至泵進口。

          從作動器壓力調節器開始,燃油流繼續流向計量模塊,并與壓差活門的進口平行。


          型號131-9(A)APU-燃油系統-9977

          伺服壓力


          型號131-9(A)APU-燃油系統-6859

          伺服壓力

          燃油計劃表

          電子控制箱(ECB)通過扭矩馬達控制燃油計量閥。

          ECB進行:

          -在啟動序列、全速運行和停車序列期間調度燃油流,

          -參考關于流量計加壓閥的信息以校正燃油流量并且關于燃油溫度(電阻溫度裝置信號),

          -調節全速燃油計劃以與飛機對引氣和電力的需求相一致。


          型號131-9(A)APU-燃油系統-390

          燃油計劃

          燃油切斷

          ECB控制燃油三通電磁閥以實現燃油強制切斷。

          閥門在啟動順序期間控制打開,在停止順序期間控制關閉。燃油流回泵進口。

          分流器和電磁閥

          分流器按順序向主歧管和輔助歧管供應燃油。它有一個常開的燃油電磁閥和一個止回閥。在冷啟動或高海拔操作期間,ECB使電磁閥通電,使其在輔助動力裝置(APU)的前30%速度期間關閉,所有燃油流都通過主噴嘴,以獲得更好的發動機加速。

          燃油供應

          兩個燃油歧管和10個雙燃油噴嘴提供燃油。每個燃油噴嘴都有一個主燃油噴嘴和一個輔助燃油噴嘴。當選擇APU起動時,主燃油孔口被供應,當燃油壓力大于125 psig時,分流器組件中的止回閥打開以供應輔助燃油孔口。在高速運行過程中,兩個節流孔被供應。


          型號131-9(A)APU-燃油系統-4364

          燃油關斷活門...燃油供給

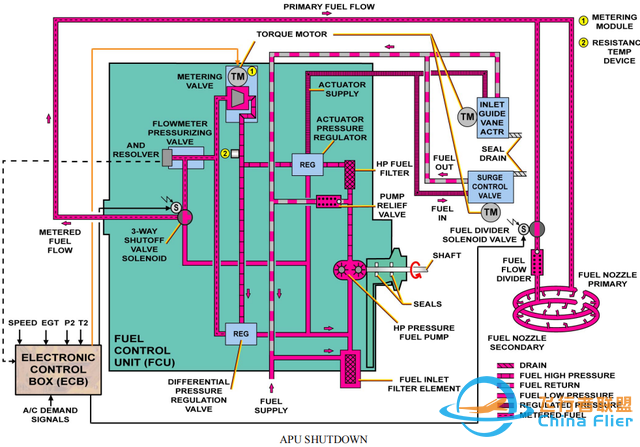

          APU關車

          三通切斷電磁閥處于關閉位置,此時燃油流回泵進口。

          燃油被截留在通往主噴嘴和輔助噴嘴的管路中。

          2個燃油歧管仍充滿剩余燃油。


          型號131-9(A)APU-燃油系統-3189

          APU關車

          我是夜貓,帶你看看飛機。
