          飛行基礎知識 第一課 飛機結構

          2022-11-14 10:07| 發布者: cs31003 4059 0

          摘要: 編者按:日常學習飛行的過程中發現國內飛行資料實在太少,對于初級飛行員來說飛行理論知識相當之匱乏。作為一個完美的飛行員應該是知其然,并知其所以然。所以突發奇想開始總結歸納自己知道的飛行知識,在給大眾科普 ...
          編者按:日常學習飛行的過程中發現國內飛行資料實在太少,對于初級飛行員來說飛行理論知識相當之匱乏。作為一個完美的飛行員應該是知其然,并知其所以然。所以突發奇想開始總結歸納自己知道的飛行知識,在給大眾科普的同時,也是對于自己鞭策。最后吐槽下自己語文不太好,望大家多多擔待,我將竭盡所能詳細介紹各個知識點。

          從零開始學飛行現在開始!

          飛機基礎結構

          飛機的各個軸 AIRCRAFT AXES


          飛機的運動可以分解為3個軸向的運動,而三個軸向運動的合成即組成我們的飛行運動。

          1、橫軸 Lateral Axis

          飛機的升降控制通過尾部的升降舵 Elevators,使飛機繞橫軸俯仰 PITCH

          飛行基礎知識 第一課 飛機結構-5304

          升降控制及橫軸示意圖


          2、垂直軸 Vetical Axis

          飛機的左右偏轉通過尾方向舵 Rudder,使飛機繞垂直軸左右偏轉 YAW

          飛行基礎知識 第一課 飛機結構-2257

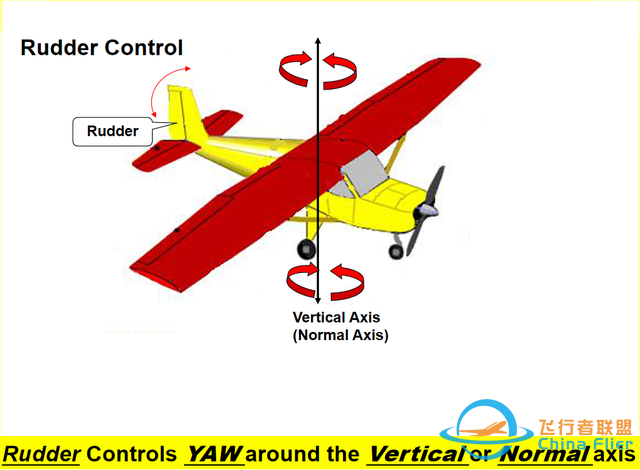

          左右偏轉及垂直軸示意圖


          3、縱軸 Longitudinal Axis

          飛機的滾動通過飛機副翼 Aileron,使飛機繞縱軸左右滾動 ROLL

          飛行基礎知識 第一課 飛機結構-6750

          滾動控制及縱軸示意圖

          機身結構 FUSELAGE STRUCTURE


          飛機的機身結構,老式簡易飛機一般是織物或金屬板覆蓋的木制或管狀鋼框架構成,現代的大客機則變成了艙壁和縱梁組成,內部鋁框架支撐,帶應力蒙皮的半整體式機身

          飛行基礎知識 第一課 飛機結構-3847

          老式飛機框架


          飛行基礎知識 第一課 飛機結構-8737

          波音747內部

          機翼結構 WING STRUCTURE


          如下圖所示

          機翼橫梁 SPARS 是機翼的主要承重部件

          機翼縱梁 RIBS 主要負責構成機翼空氣動力彎曲的形狀

          機翼前緣 LEADING EDGE 是一個 D 型的迎風面

          機翼后緣 TRAILING EDGE 是一個流線型收緊的邊

          機翼中間的空間主要是用來儲存燃料

          機翼最外面用鋁合金蒙皮或織物覆蓋結構來組成外皮

          飛行基礎知識 第一課 飛機結構-8467

          機翼結構


          機翼可以安裝在機身不同的位置,如下圖

          高位置機翼 HIGH WING ;低位置機翼 LOW WING ;肩部機翼 SHOULDER WING ;

          中間位置機翼 MID WING ;雙平面機翼 BI-PLANE ;“陽傘”式機翼 PARASOL WING

          飛行基礎知識 第一課 飛機結構-6469

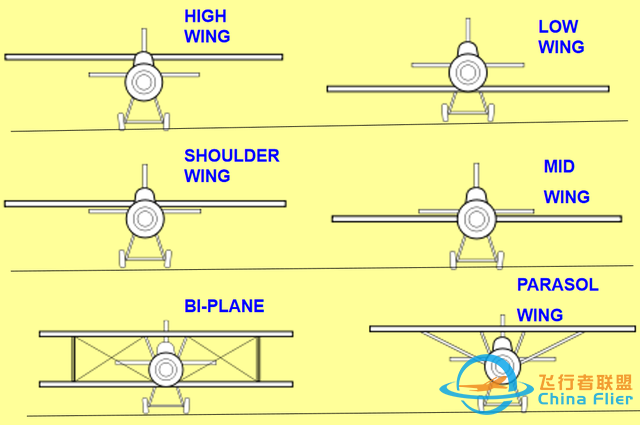

          機翼位置圖

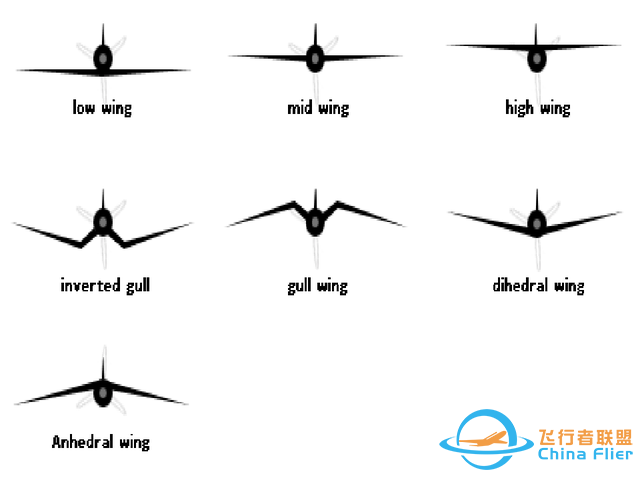

          而且機翼也可以有各種各樣的形狀,如下圖

          飛行基礎知識 第一課 飛機結構-721

          機翼形狀


          飛行基礎知識 第一課 飛機結構-1778

          俄羅斯橢圓翼


          飛行基礎知識 第一課 飛機結構-6193

          蘇47前掠翼


          飛行基礎知識 第一課 飛機結構-692

          奧德修斯太陽之翼


          飛行基礎知識 第一課 飛機結構-4465

          F4海盜倒鷗翼

          尾翼結構 EMPENNAGE STRUCTURE


          尾翼機構與機翼基本結構相同,覆蓋有織物或應力蒙皮

          但是一般尾翼上都有水平安定面 Horizontal Stabilizer,如同前文所說安定面上安裝的升降舵 Elevators改變俯仰 PITCH

          垂直安定面 Vertical Stabilizer,如同前文所說安定面上安裝的方向舵 Rudder改變偏轉 YAW

          水平與垂直安定面上都有配平片 Trim Tabs 方便小幅度改變俯仰和偏轉

          最后尾槳的舵控制一般都是由兩根牽引鋼絲 operating cables 控制,如下圖左下角

          飛行基礎知識 第一課 飛機結構-4957

          尾翼示意圖


          水平安定面在飛機上也分為固定型(如下圖左側)和可移動型(如下圖右側)

          固定水平安定面一般用于大型飛機或大速度飛機,其強度更高,大速度情況下改變小角度即可產生較大偏轉力

          移動水平安定面一般用于小速度輕型飛機,受限于小速度需要改變更大的角度來產生匹配的偏轉力,而且可移動型結構強度也相對較弱

          飛行基礎知識 第一課 飛機結構-551

          固定與可移動水平安定面


          當然了尾翼也不只是我們所平日所知道的都在“尾部”或者同一種構型,如下圖便有T型尾翼,V型尾翼,H型尾翼,甚至是沒有“尾翼”!

          飛行基礎知識 第一課 飛機結構-6792

          不同構型的尾翼

          起落架結構 LANDING GEAR CONFIGURATIONS


          起落架按照結構可以簡單分為兩種,固定型 FIXED 和可收起型 RETRACTABLE

          固定型起落架,優點有結構簡單,重量低,減震結構簡單,可靠性一流,但缺點是阻力大,有的飛機會在飛機輪子上加裝整流罩用來減少阻力

          小型慢速飛機一般采用這種固定型

          飛行基礎知識 第一課 飛機結構-8469

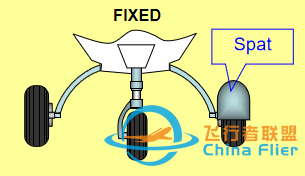

          固定起落架


          可收起型起落架,優點是阻力小(因?yàn)槭掌饋砹孙w行保持了良好的流線型,沒有外部阻力),缺點是結構復雜(因?yàn)樯婕暗狡鹇浼苁辗牛亓恐兀辗艜r(shí)阻力大,需要配備應急釋放結構(因?yàn)橛衅鹇浼軣o法正常釋放的風險)

          大型快速飛機一般采用這個可收起型

          飛行基礎知識 第一課 飛機結構-987

          可收起起落架


          起落架中心輪在后面的我們稱之為“后三輪”,老式2戰時期很多飛行用的這種形式,著陸穩定性較差

          飛行基礎知識 第一課 飛機結構-8577


          起落架中心輪在前面的我們稱之為“前三輪”,現代飛機多采用,穩定性更強

          飛行基礎知識 第一課 飛機結構-7774


          重型飛機起落架承重輪會相應的增多

          飛行基礎知識 第一課 飛機結構-8293

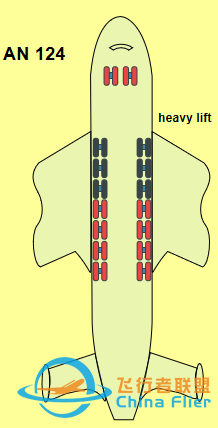

          安124


          飛行基礎知識 第一課 飛機結構-7158

          安124
