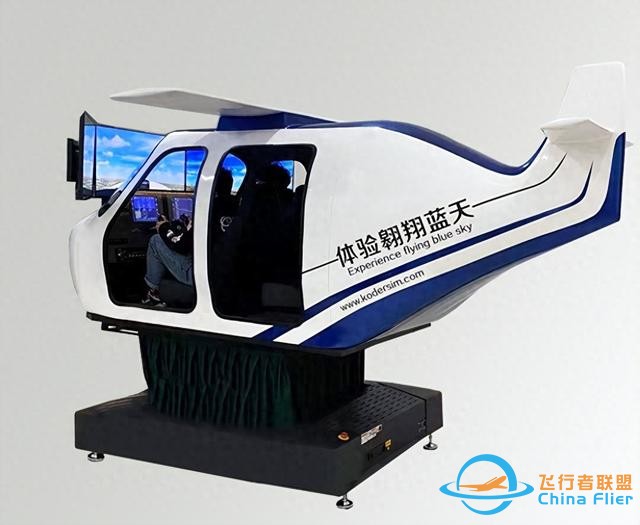

          固定翼四座塞斯納172飛行模擬器:硬件、軟件與操作全解析

          2025-3-20 08:39| 發布者: z596733495 1188 0

          摘要: 塞斯納172(Cessna 172 Skyhawk)作為全球最經典的教練機型之一,其飛行模擬器已成為飛行員訓練、航空愛好者體驗和航空技術研究的重要工具。本文將從硬件設計、軟件系統和操作流程三個維度,全面解析這款四座固定翼 ...

          塞斯納172(Cessna 172 Skyhawk)作為全球最經典的教練機型之一,其飛行模擬器已成為飛行員訓練、航空愛好者體驗和航空技術研究的重要工具。本文將從硬件設計、軟件系統和操作流程三個維度,全面解析這款四座固定翼飛行模擬器的核心功能與技術細節。

          一、硬件設計:真實飛行的物理復刻

          塞斯納172模擬器的硬件系統以“沉浸式還原”為核心目標,通過高精度設備復現真實飛機的操控感與環境反饋。

          1. 座艙系統

          • 1:1駕駛艙布局:全尺寸復刻真實塞斯納172的駕駛艙,包括四座布局、機械式儀表盤(空速表、高度表、姿態儀等)及可選的G1000玻璃座艙觸控屏。
          • 力反饋操縱裝置:軛式方向盤(Yoke)和方向舵踏板(Rudder Pedals)內置動態力反饋系統,可模擬氣流顛簸、失速抖動和地面滑行的阻力感。
          • 功能開關與面板:點火開關、燃油泵、襟翼手柄、油門/混合比/螺旋槳控制桿(三軸控制)均采用真實物理按鍵,觸感與真實飛機一致。

          固定翼四座塞斯納172飛行模擬器:硬件、軟件與操作全解析-3893

          固定翼四座塞斯納172飛行模擬器18698335878


          固定翼四座塞斯納172飛行模擬器:硬件、軟件與操作全解析-8332

          飛行儀表系統

          2. 運動與視景系統

          • 六自由度電動平臺:通過6個電動缸驅動座艙,模擬起飛抬輪、俯仰滾轉、湍流顛簸等動作,最大傾角±25°,響應延遲低于10毫秒。
          • 180°環幕投影系統:三通道高清投影(分辨率4K/眼)配合曲面屏,提供水平180°、垂直40°的視場角,支持晝夜、雨雪等環境切換。
          • 3D音效系統:基于物理引擎的空間音頻技術,可定位發動機噪聲、氣流嘯叫、起落架收放聲等,音量隨距離和艙內氣壓動態變化。

          3. 輔助訓練設備

          • 眼動追蹤攝像頭:監測學員的視線焦點,分析儀表掃描頻率是否符合安全規范。
          • 生物傳感器:通過心率、手部壓力監測,評估學員在特情處置中的心理狀態。

          二、軟件系統:高保真度的數字飛行

          模擬器的軟件系統整合了空氣動力學、氣象學與航空電子邏輯,構建出高度擬真的虛擬飛行環境。

          1. 飛行性能模型

          • 氣動計算引擎:采用CFD(計算流體力學)與NASA開源氣動數據結合的解算模型,可模擬不同重量、重心、襟翼狀態下飛機的升力、阻力和失速特性。
          • 發動機動態模型:基于萊康明IO-360-L2A發動機的真實參數,模擬燃油消耗、氣缸溫度、功率輸出曲線,甚至爆震、滑油壓力不足等故障。

          2. 環境模擬系統

          • 全球地形數據庫:集成OpenStreetMap與衛星高程數據,支持全球任意機場起降,地形精度達1米。
          • 實時氣象引擎:可模擬風切變、積雨云、低能見度等復雜天氣,風速、風向按海拔分層設置,影響飛行性能。
          • 空中交通模擬:通過IVAO或VATSIM網絡接入真實空管通信,或由AI生成虛擬航班流量。

          3. 訓練與評估模塊

          • 電子檢查單系統:內置標準化操作流程(SOP),如起飛前檢查、緊急故障處置清單,支持語音或觸控交互。
          • AI教員系統:可自定義故障注入(如磁電機失效、真空泵故障),并實時生成操作評分報告。
          • 回放與分析功能:記錄全程飛行數據,支持三維軌跡回放,標記操作偏差點(如進近速度過高、降落下沉率過大)。

          三、操作流程:從啟動到降落的標準化訓練

          以下以一次典型的模擬訓練為例,展示塞斯納172模擬器的標準操作流程:

          1. 飛行前準備

          • 任務設置:選擇訓練場景(如本場五邊飛行、轉場導航)、天氣條件(側風、雷暴等)和故障預設(如單側磁電機失效)。
          • 駕駛艙準備
          1. 檢查燃油量(通過虛擬燃油表確認)。
          2. 設定高度表基準值(QNH/QFE)。
          3. 測試航電設備(G1000系統啟動、通訊頻率設置)。
          4. 完成電子檢查單(Pre-flight Checklist)。

          2. 啟動與滑行

          • 啟動引擎
          1. 燃油泵開關置ON,混合比推至富油位。
          2. 點火鑰匙右轉啟動,監控發動機轉速(RPM)穩定在1000-1200。
          • 滑行操作
          1. 通過方向舵踏板控制地面轉向,油門保持怠速。
          2. 使用剎車踏板(腳舵頂部)調節滑行速度。

          3. 起飛與爬升

          • 起飛階段
          1. 對準跑道中心線,襟翼設置10°。
          2. 油門緩慢推至全功率(2500 RPM),監控空速達到55節(VR抬輪速度)。
          3. 柔和后拉軛盤,保持爬升率500英尺/分鐘,空速65節。
          • AI教員介入示例:若學員未收襟翼即爬升,系統將觸發“超速警告”并扣分。

          4. 巡航與導航

          • 航路保持
          1. 使用GPS導航或VOR徑向線定位。
          2. 調整配平輪(Trim Wheel)維持平飛姿態。
          • 特情處置:若預設發動機故障觸發,需執行“緊急下降程序”:
          1. 俯沖至最佳滑翔速度(65節)。
          2. 尋找迫降場地,執行無動力進近。

          5. 進近與著陸

          • 五邊進近
          1. 三邊轉向時,襟翼分階段放至30°。
          2. 保持下滑道指示(PAPI燈兩紅兩白),空速穩定在60-65節。
          • 接地操作
          1. 拉平階段(10英尺高度)收油門至怠速。
          2. 柔和帶桿保持姿態,主輪優先觸地。
          3. 使用剎車減速,脫離跑道。

          6. 訓練后復盤

          • 系統生成報告:包括空速偏差統計、著陸G值、故障響應時間等。
          • 三維軌跡回放:對比理想航線與實際操作路徑,分析轉向過早/過晚等問題。

          四、技術亮點與行業價值

          • 成本節約:?jiǎn)涡r(shí)模擬器訓練成本僅為實機的1/10,且不受天氣、空域限制。
          • 安全冗余:允許學員在零風險環境下練習發動機失效、電氣火災等極端情況。
          • 數據驅動教學:通過生物傳感器與操作日志,精準定位學員技能短板。

          結語:虛擬與現實的交匯點

          塞斯納172飛行模擬器不僅是飛行訓練的“數字替身”,更是航空技術創新的試驗平臺。從精確的硬件反饋到智能化的軟件輔助,它正在重新定義人類掌握飛行技能的方式——在虛擬的萬米高空,每一位學員的操控選擇,都在為現實世界的航空安全積累經驗值。
