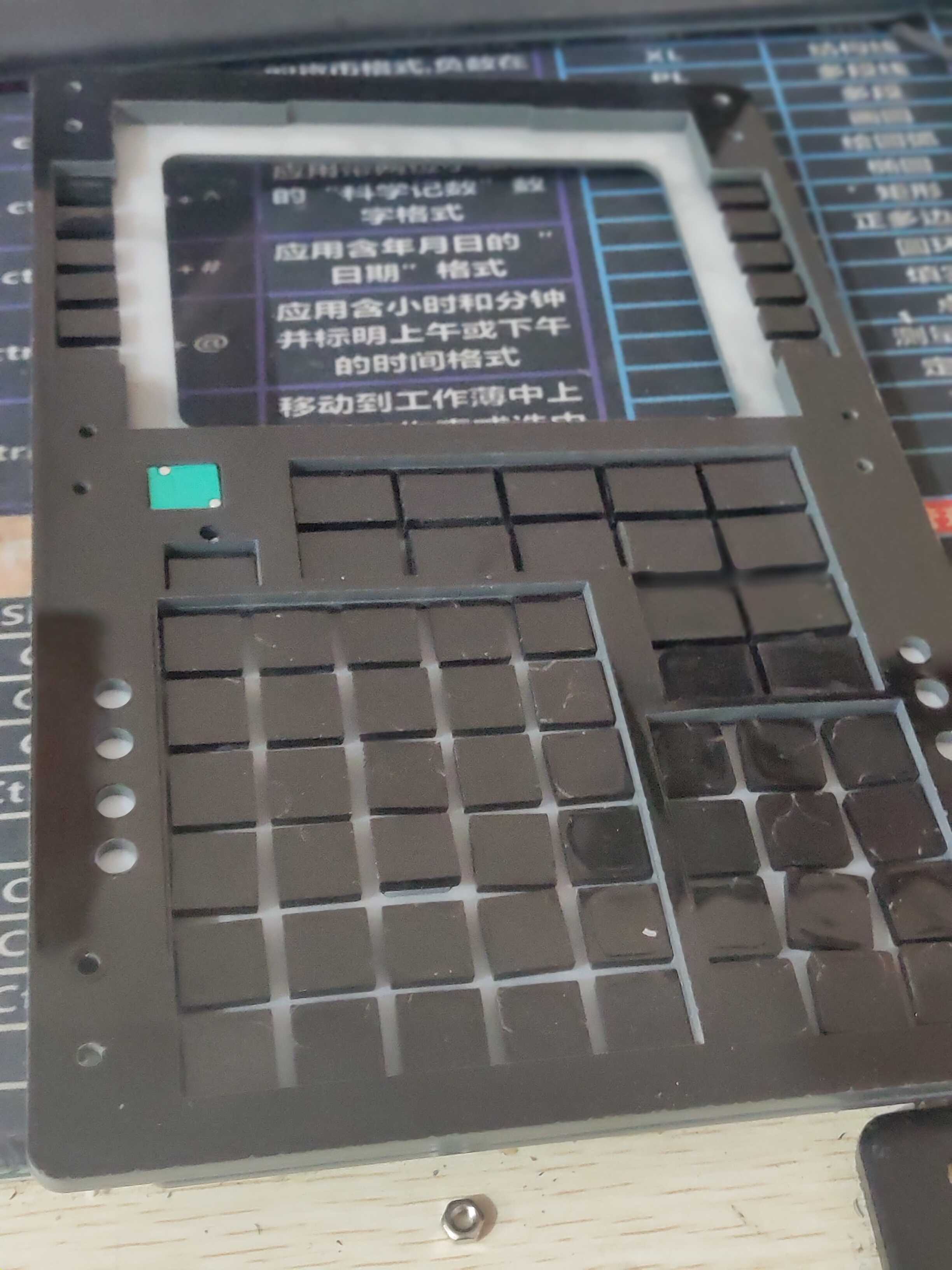

由于時間問題，可能無法向飛友們公布詳細的制作過程，所以小編將工作室余存的一個FMC設備進行了拆解，將設備的細節圖向大家進行展示，然后我表達不清楚的地方，大家可以留言提問，之后我進行匯總，發新帖進行解答，請大家見諒。由于前期開發條件有限，所以FMC外觀制作都是由亞克力材料制作的，面板是3nn亞克力激光切割，用亞克力膠粘合，然后噴漆，在上雕刻機就可以把字符雕上了，后殼是黑色亞克力切割粘合制成        打開后看到的是PCB、屏幕驅動，依次拔掉各個線束      擰掉PCB上的6個尼龍柱，拔掉屏幕排線就可以拿下PCB了    拿下后看到的是按鍵擋板，擰掉所有螺絲拿下?lián)醢澹褪前存I的裝配了    按鍵是由兩層亞克力粘貼制成的，下層為黑色亞克力，上層是乳白亞克力，將乳白亞克力噴漆，然后激光雕刻機雕刻，就有字符啦   將這個帖子倒著看大概就是FMC的裝配步驟了，接下來給大家看一下PCB    過程只是粗略的和大家展示一下，飛友有任何制作方面的問題歡迎在下方留言提問，之后匯總詳細解答，關于PCB的圖紙資料小編正在整理匯總，大家稍安勿躁 |
carpal 發表于 2021-4-2 15:05
沒有看到最后的成品，但感覺還是很佩服，這動手能力，杠杠滴。
