          A32-CFM56發動機反推管理(3)

          2024-4-11 08:02| 發布者: mikate 1262 2

          摘要: 概述反推系統由相關的全權數字發動機控制(FADEC)系統為每臺發動機獨立控制。反推驅動作動器所需的液壓動力由正常的A/C飛機液壓系統提供:-發動機1的由綠色系統供壓,-發動機2的由黃色系統供壓。位于液壓控制單元( ...

          概述

          反推系統由相關的全權數字發動機控制(FADEC)系統為每臺發動機獨立控制。

          反推驅動

          作動器所需的液壓動力由正常的A/C飛機液壓系統提供:

          -發動機1的由綠色系統供壓,

          -發動機2的由黃色系統供壓。

          位于液壓控制單元(HCU)上游的切斷閥(SOV)提供獨立控制的鎖定系統。電子控制單元(ECU)的每個通道都控制和監測HCU中的電磁閥。HCU為折流門的作動器和閂鎖的解鎖、伸出、收起和鎖定提供液壓。

          HCU包括一個加壓閥、一個壓力開關和一個通過抑制繼電器控制的方向閥。


          A32-CFM56發動機反推管理(3)-3139

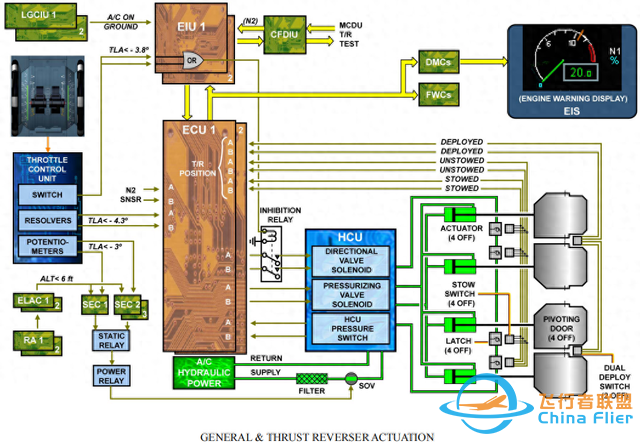

          概述-反推作動器

          反推控制

          當在駕駛艙中選擇反推時,會出現以下順序:

          -當電位計檢測到油門操縱桿角度(TLA)低于-3o時,如果高度小于6英尺,并且對側發動機未選擇大前推力,則SOV打開。然后對HCU進行液壓供應。

          SOV由擾流板升降機計算機(SECs)通過靜態繼電器和電源繼電器控制打開。

          -當油門控制單元的開關檢測到TLA<-3.8o時,發動機接口單元(EIU)為抑制繼電器通電。

          ECU為HCU中的加壓閥電磁閥通電。HCU中的壓力開關向ECU提供反饋信號。四個作動器最初在活塞的桿側加壓,使折流門保持在收起位置。

          -當A/C飛機在地面上,發動機運轉(N2狀態),解算器檢測到TLA<-4.3o時,ECU通過HCU控制反推的操作。

          電子控制單元使方向閥的電磁閥通電。旋轉折流門上的四個液壓鎖扣依次打開。只有當所有四個閂鎖都打開時,液壓才會推動液壓作動器的頭側。旋轉折流門打開。

          當不再從駕駛艙選擇反推操作時,ECU通過給加壓閥電磁閥通電來控制旋轉折流門移動到收起位置,同時方向閥電磁閥保持斷電。

          收起和伸出開關用于監控旋轉折流門位置和ECU控制。

          反推指示

          反推的操作程序顯示在EWD的駕駛艙中。當折流門在作動過程中時,N1指示燈上出現琥珀色REV指示。當折流門伸出就位時,它變為綠色。


          A32-CFM56發動機反推管理(3)-4468

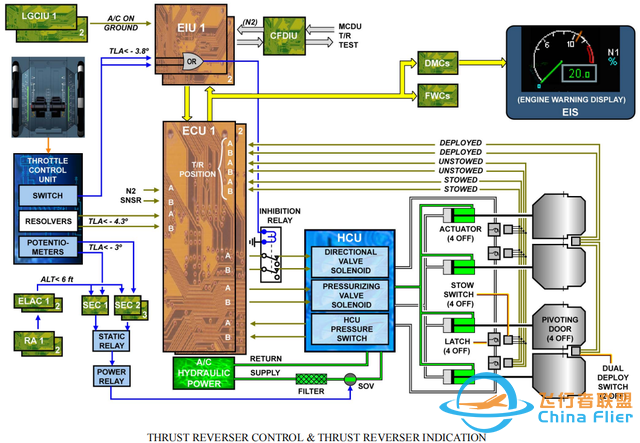

          反推控制及反推指示


          A32-CFM56發動機反推管理(3)-3776

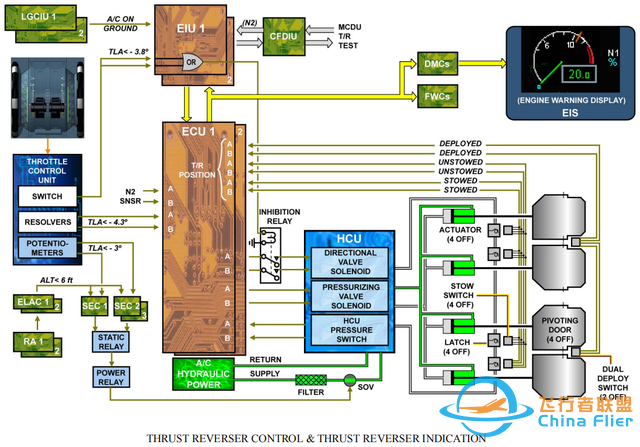

          反推控制及反推指示


          A32-CFM56發動機反推管理(3)-9886

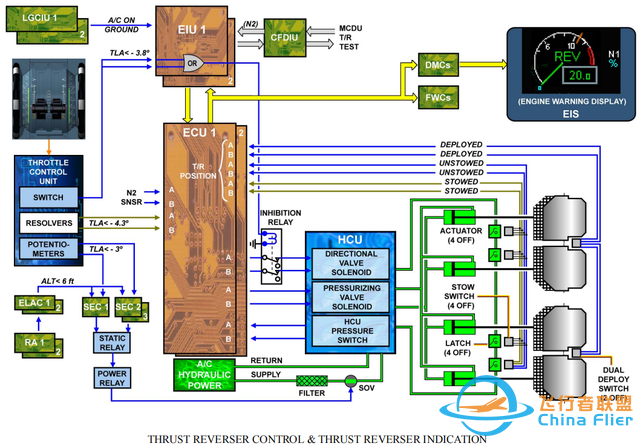

          反推控制及反推指示


          A32-CFM56發動機反推管理(3)-8572

          反推控制及反推指示

          CFDS接口

          集中故障顯示系統(CFDS)與EIU接口,提供反推故障診斷。出于維護目的,可通過MCDU菜單進行反推試驗。

          在該測試過程中,集中故障顯示和接口單元(CFDIU)模擬發動機運行(N2條件),以允許反推伸出。


          A32-CFM56發動機反推管理(3)-5215

          CFDS接口

          我是夜貓,帶你看看飛機。
